COMPACT P3
De Compact P3 is een multi-unit waarbij meerdere installaties zijn gecombineerd in één compacte opstelling. Het systeem is bedoeld voor kleine woningen met een ventilatiebehoefte tot 425 m3/u.

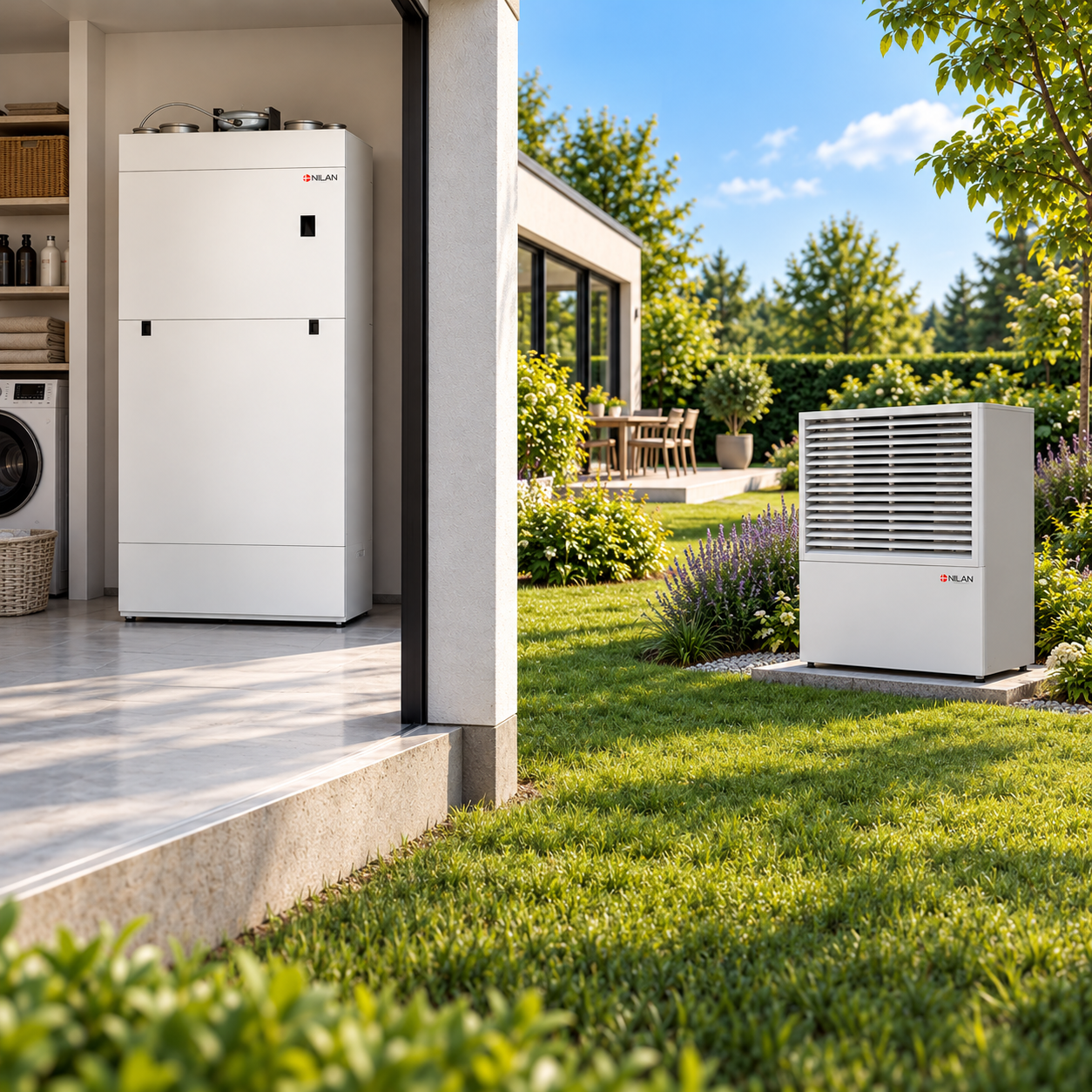

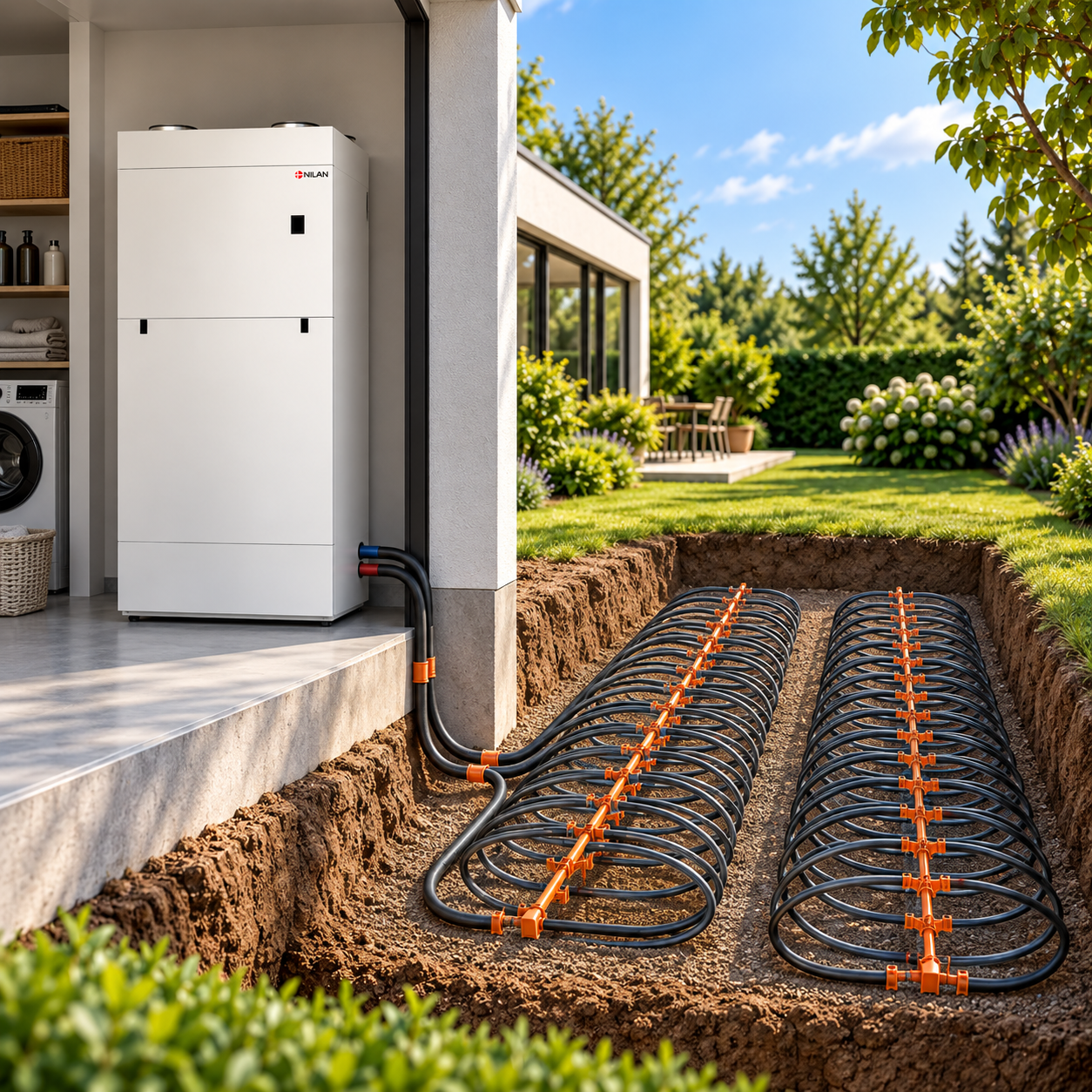

De Compact P3 zorgt voor de ventilatie van de woning en produceert warm water voor huishoudelijk gebruik. U kunt het systeem ook combineren met een geothermische warmtepomp of een luchtwarmtepomp. Beide kunnen volledig in de Compact P3 worden geïntegreerd.
Door meerdere installaties in slechts één installatie te combineren, bespaart u aanzienlijk veel ruimte in de technische ruimte. Een ander voordeel is dat de besturingssystemen naadloos op elkaar zijn afgestemd, wat het stroomverbruik optimaliseert en daardoor een algehele besparing op het energieverbruik oplevert.
Luchtstroom (zie ontwerpgegevens voor SEL/SFP-waarden)
Min.: 100 m3/u
Max.: 425 m3/u
Ventilatie
<425 m3/h
Passieve
warmte-
recuperatie
Actieve
warmte-
recuperatie
Comfort-
verwarming
Comfort
koeling
Productie
sanitair
warm water
| Technische specificaties | |
|---|---|
| Afmetingen (B x D x H) | 900 x 610 x 2065 mm |
| Gewicht | 205 kg |
| Behuizing | Aluzinc staalplaat, witte poedercoating RAL9016 |
| Warmtewisselaar | Polyethyleentereftalaat tegenstroom warmtewisselaar |
| Ventilator | EC, constante rotatie |
| Filterklasse | ISO Coarse >65% (G4) |
| Kanaalverbindingen | Ø 160 mm |
| Condensafvoer | PVC, Ø 20 x 1,5 mm |
* 1 Invoer zonder verwarmingselement (toebehoren)
* 2 Invoer Compact Polar (met verwarmingselement)
* 3 Volgens EN 13141-7
* 4 Volgens EN 13141-7
| Technische specificaties | |
|---|---|
| Afmetingen (B x D x H) | 900 x 610 x 2065 mm |
| Gewicht | 205 kg |
| Behuizing | Aluzinc staalplaat, witte poedercoating RAL9016 |
| Warmtewisselaar | Polyethyleentereftalaat tegenstroom warmtewisselaar |
| Ventilator | EC, constante rotatie |
| Filterklasse | ISO Coarse >65% (G4) |
| Kanaalverbindingen | Ø 160 mm |
| Condensafvoer | PVC, Ø 20 x 1,5 mm |
| Koelmiddel | R134a |
| EKO3 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
* JAZ in accordance with VDI4650 liquid / water 0,35 ºC
Sound data in accordance with EN12102 and EN ISO9614-2
| EKO6 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
| EKO9 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
| Technische specificaties | |
|---|---|
| Afmetingen (B x D x H) | 900 x 610 x 2065 mm |
| Gewicht | 205 kg |
| Behuizing | Aluzinc staalplaat, witte poedercoating RAL9016 |
| Warmtewisselaar | Polyethyleentereftalaat tegenstroom warmtewisselaar |
| Ventilator | EC, constante rotatie |
| Filterklasse | ISO Coarse >65% (G4) |
| Kanaalverbindingen | Ø 160 mm |
| Condensafvoer | PVC, Ø 20 x 1,5 mm |
* 1 Invoer zonder verwarmingselement (toebehoren)
* 2 Invoer Compact Polar (met verwarmingselement)
* 3 Volgens EN 13141-7
* 4 Volgens EN 13141-7
| GEO3 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
* JAZ in accordance with VDI4650 liquid / water 0,35 ºC
Sound data in accordance with EN12102 and EN ISO9614-2
| GEO6 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
| GEO9 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
| Technische specificaties | |
|---|---|
| Afmetingen (B x D x H) | 900 x 610 x 2065 mm |
| Gewicht | 205 kg |
| Behuizing | Aluzinc staalplaat, witte poedercoating RAL9016 |
| Warmtewisselaar | Polyethyleentereftalaat tegenstroom warmtewisselaar |
| Ventilator | EC, constante rotatie |
| Filterklasse | ISO Coarse >65% (G4) |
| Kanaalverbindingen | Ø 160 mm |
| Condensafvoer | PVC, Ø 20 x 1,5 mm |
* 1 Invoer zonder verwarmingselement (toebehoren)
* 2 Invoer Compact Polar (met verwarmingselement)
* 3 Volgens EN 13141-7
* 4 Volgens EN 13141-7
| AIR9 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
* JAZ in accordance with VDI4650 liquid / water 0,35 ºC
Sound data in accordance with EN12102 and EN ISO9614-2
| AIR12 WARMTEPOMP | |
|---|---|
| Energie-efficiëntieklasse voor centrale verwarming | A+++ |
| Energie-efficiëntie van ruimteverwarming per seizoen | 208% |
| Afmetingen (B x D x H) | 550 x 300 x 1100 mm (geïntegreerd in Compact P2) |
COMPACT P3
TOEBEHOREN

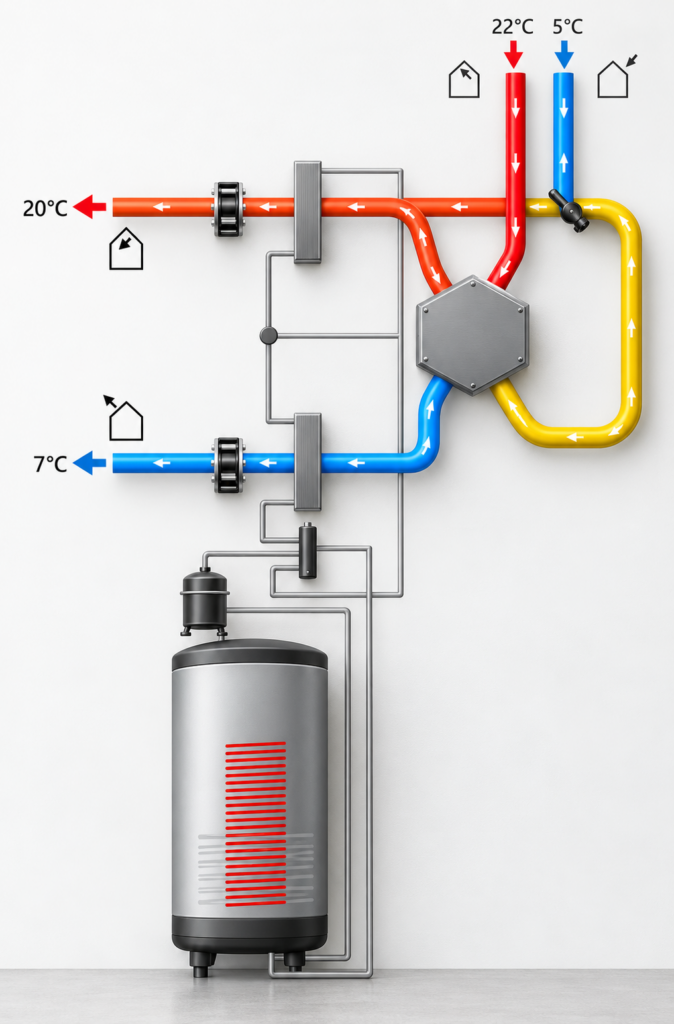

PASSIEVE WARMTERECUPERATIE
Passieve warmteterugwinning vindt plaats via een tegenstroomwarmtewisselaar met een temperatuurrendement tot 95%. De buitenlucht wordt verwarmd door de afvoerlucht. Dit zorgt ervoor dat er zo min mogelijk warmteverlies optreedt tijdens het ventilatieproces.
Vanwege de hoge mate van warmteterugwinning kan er in de winter ijsvorming in de warmtewisselaar optreden. Het besturingssysteem beschikt over een efficiënte ontdooifunctie die de warmtewisselaar indien nodig ontdooit. Als alternatief is de Compact P2 verkrijgbaar als Polar-model, dat is voorzien van een geïntegreerd voorverwarmingselement ter bescherming tegen vorst. Dit zorgt ervoor dat er geen ijs in de warmtewisselaar kan ontstaan en garandeert volledige warmteterugwinning gedurende de hele winter.

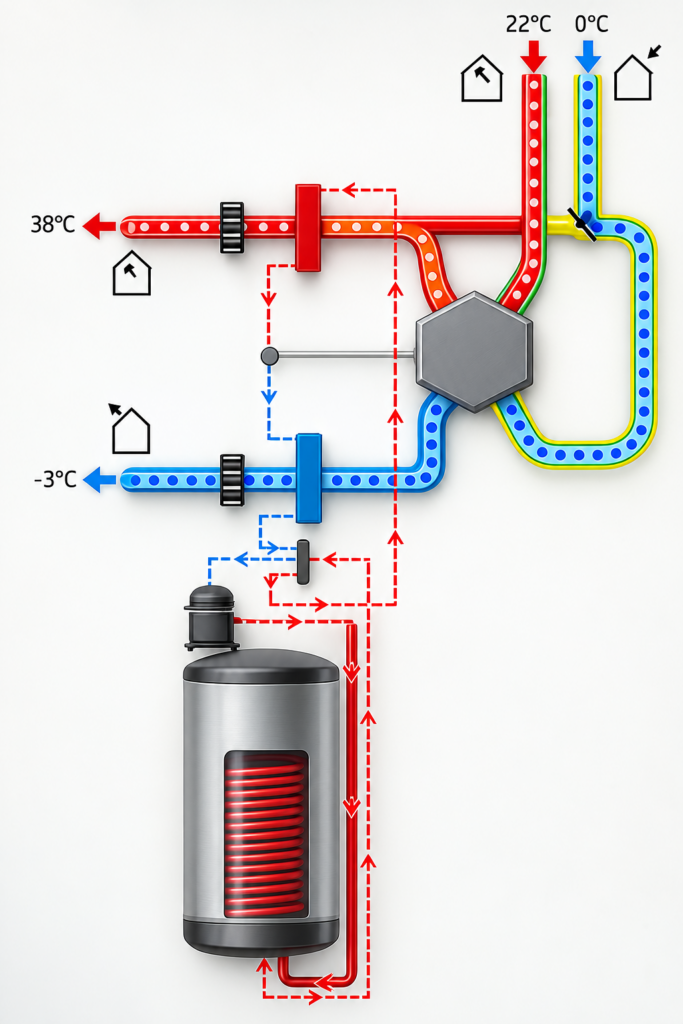

ACTIEVE WARMTERECUPERATIE
Wanneer de geïntegreerde warmtepomp in het ventilatiesysteem geen sanitair warm water produceert, kan deze de toevoerlucht nog verder verwarmen en zo bijdragen aan de verwarming van de woning.
Dit gebeurt alleen wanneer de binnentemperatuur of de temperatuur van de toevoerlucht onder de in de instellingen opgegeven waarde daalt.
Wanneer de warmtepomp de toevoerlucht verwarmt, wordt tegelijkertijd ook het warm water voor huishoudelijk gebruik licht verwarmd. De temperatuur kan daarom hoger zijn dan de door u ingestelde gewenste warmwatertemperatuur.
COMFORT VERWARMING
De integrale warmtepomp maakt gebruik van de energie in de afvoerlucht die niet door de tegenstroomwarmtewisselaar is teruggewonnen. Deze resterende energie wordt gebruikt voor de productie van warm water voor huishoudelijk gebruik.
Er is een softwarematige verbrandingsbeveiliging ingesteld op 60 °C, wat betekent dat de temperatuur in de warmwatertank deze waarde niet zal overschrijden. Als de vraag naar warm water aanzienlijk is, raden wij u aan een echte anti-verbrandingsklep onder de warmwaterboiler te installeren, zodat de temperatuur in de boiler tot 90 °C kan stijgen. De Compact P2 is verkrijgbaar met een zonnespiraal die in de warmwaterboiler is gemonteerd. Als de vraag naar warm water voor huishoudelijk gebruik zeer hoog is, kan de zonnespiraal als aanvullende warmtebron fungeren.
U kunt verschillende energiebronnen aansluiten om het sanitair warm water te verwarmen, zoals zonnepanelen, stadsverwarming of een GEO-geothermische warmtepomp.
Anti-legionellafunctie
Compact P2 beschikt over een anti-legionellafunctie die u handmatig kunt activeren of zo kunt instellen dat deze automatisch wordt geactiveerd.
